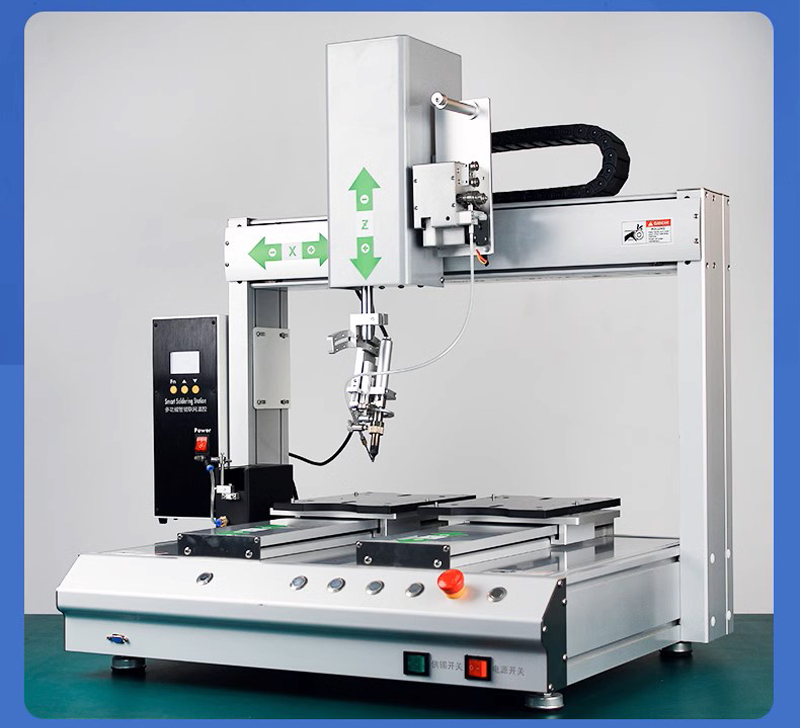

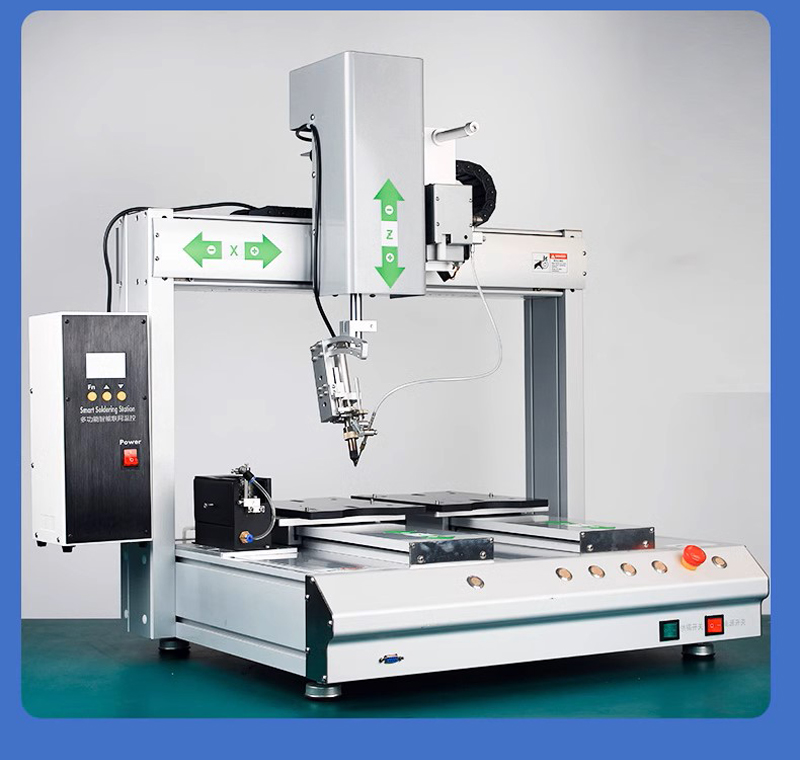

- 自动焊锡机MS-HX5331
1.五轴全自动焊锡机,单头双Y带旋转功能;
2.程序内置多维度的焊锡方式,满足点焊、拖焊、弧焊、圆弧焊、不规则曲线连续焊接等生产要求,模拟人手的各种高难度和微焊锡工艺;
3.具有手控出锡功能,机台可不停机连续焊锡,提高效率,适合焊点在不同方位单个循环焊接;
一、产品优势:

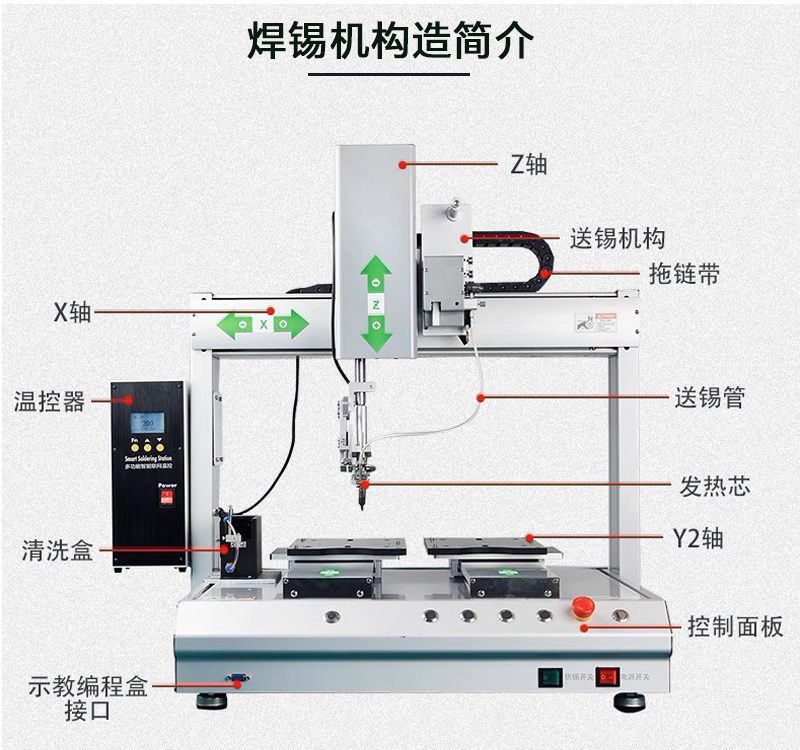

1.五轴全自动焊锡机,单头双Y带旋转功能;
2.程序内置多维度的焊锡方式,满足点焊、拖焊、弧焊、圆弧焊、不规则曲线连续焊接等生产要求,模拟人手的各种高难度和微焊锡工艺;
3.具有手控出锡功能,机台可不停机连续焊锡,提高效率,适合焊点在不同方位单个循环焊接;
4.编程具有复制功能,可数倍提升编程效率;
5.可存储999组编程文件,生产不同产品一键轻松切换,无需再次编程;
6.可根据客户需求定制设备平台尺寸。
二、产品特点:
1.配备封闭式抽烟罩,保持车间空气清洁。
2.依产品定制高强度烙铁头,焊接效果更好、效率更高也更耐用;
3.轨迹焊点可新建,增加或减少,也可全局修改,编程更简单快捷;
4.卡槽式夹具设计,取放及更换产品都非常轻松容易;
5.任何时候都能启动送锡,有效满足多样焊锡工艺及提升机器效率。
6.德国进口WELLER焊锡机专用温控系统,控温准,更耐用 ;
7.自带防撞功能;
8.示教盒傻瓜式编程,任何生手都可以在2小时熟练操作设备;
9.可搭配自动化输送带,做到全自动化作业;
10.双用户管理模式,给工程师与操作员不同权限;
11.焊点间的参数可灵活互换,自动计算补偿点;
12.任何时候都可启动送锡功能,以提高机器的运行效率;
13.具有点焊、拖焊、弧焊、圆弧焊、不规则曲线连续焊接等功能;
14.带旋转校正功能,优化功能,误操作纠正功能;
15.导入焊锡参数模块,每个点的速度可独自调试设置;
16.±0.02㎜的重复运动精度,在生产的过程中确保焊接位置精准;
17.文件名可以输入中英文和数字并保存。
三、性能描述:
1.单点编程方式可以直接输入焊接坐标,设备编写工作程序可进行点到点、块到块的复制,缩短程序编写时间,且简单易学,轨迹焊点可实现全局修改;
2.简单操作示教盒,可编辑连续快速点焊,引导运动末端到达焊点位置。设定更换产品间隔,实现循环焊接方案,提高操作效率;
3.设备可存储999个操作程序,同一机器可对999款不同产品进行焊锡加工;
4.焊点间的参数可灵活互换,自动计算补尝点,带旋转校正功能,优化功能,误操作纠正功能,导入焊锡参数模块,每个点的速度可独自调试和设置,文件名可输入中英文及数字;
5.灵活多样的焊锡方式,同时支持点焊、拖焊、弧焊、圆弧焊,不规则曲线连续焊接。全部工艺参数可由用户自行设置,以适应各种高难度作业和微焊锡工艺;
6.中文界面输入,易学易懂,不需外接教导器,比同类产品调试更方便,简单便利;

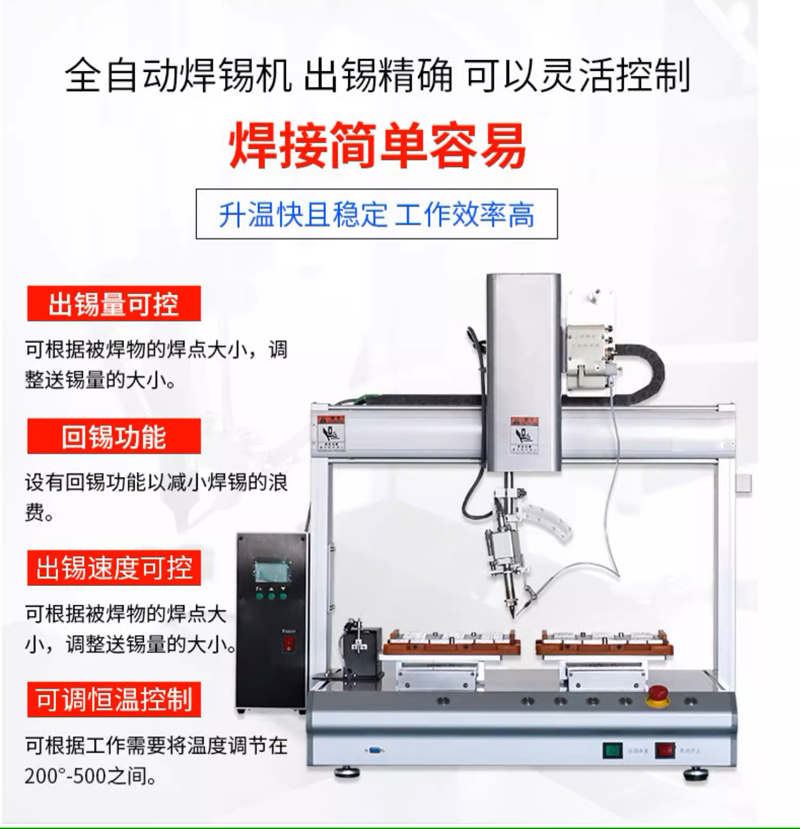

7.自动送锡、破锡功能,锡量可调、控锡精准,任何时候都能启动送锡,有效满足多样焊锡工艺,提升机器效率;
8.Weller温控台,温度可调控温精准,温差±2°C。精准调节温度及时间和进锡速度,控制出锡量,满足均匀高质量焊接;
9.根据客户产品,可选择装配多个点焊接头,更适合阵列标准产品焊接;
10.可随时调用焊接轨迹,存储多个焊接轨迹的文件,无需重复编辑;
11.具备电脑控制运动,软件编程,可实现多台操作;
12.配有封闭式抽烟罩,保持车间空气清洁,设备具有自动清洗功能,一定程度上稳定了焊锡加工质量与延长烙铁咀使用寿命;
四、技术参数:
序号 |
设备型号 |
HX5331 |
|
8 |
控制系统 |
运动控制系统 |
|
1 |
轴数 |
五轴同步控制 |
|
9 |
温度控制范围 |
常温-450℃ |
|
2 |
移动 范围 |
X轴 |
500mm |
|
10 |
控温精度 |
±5度 |
Y1/Y2轴 |
300mm |
|
11 |
加热器报警范围 |
2-99℃可变范围 |
||
Z轴 |
100mm |
|
12 |
送锡机构 |
单送锡机构 |
||
R轴 |
±360° |
|
13 |
加热器功率 |
200w |
||
3 |
最大 速度 |
X/Y1/Y2轴 |
800mm/sec. |
|
14 |
送锡速度 |
0-50mm/s |
z轴 |
450mm/sec. |
|
15 |
支持锡线直径 |
Φ0.3-Φ1.2(标准) |
||
R轴 |
360°/sec. |
|
16 |
报警情况 |
锡线中断,锡线堵塞,加热器报警(选 配) |
||
4 |
重复 精度 |
X/Y1/Y2轴 |
±0.02mm |
|
17 |
外观尺寸mm |
L880*W600*H830mm |
Z轴 |
±0.02mm |
|
18 |
电源 |
AC220V±10% 50/60Hz 450VA |
||
R轴 |
±0.02° |
|
19 |
气压 |
0.4-0.8Mpa |
||
5 |
对应最大夹具尺寸 |
300*230mm(X,Y) |
|
20 |
相关湿度 |
20-95% |
|
6 |
程序数 |
999组 |
|
21 |
相关温度 |
-10-45摄氏度 |
|
7 |
驱动系统 |
闭环驱动 |
|
22 |
重量 |
65kg |
五、应用行业:
1.通讯行业:苹果产品数据线、HDMI、RJ45、FPC、高频头等产品适用于该设备焊锡;
2.光电行业:led显示屏、led灯带、led整流器、led球型灯、led灯珠等产品适用于该设备焊锡;
3.家电行业:空调遥控器、空调控制板、电脑喇叭、电视开关接头等产品适用于该设备焊锡;
4.汽车行业:点火开关、汽车油量传感器、导航仪、摩托车闪光灯等产品适用于该设备焊锡;
5.玩具行业:玩具手柄连接器、电路板等产品适用于该设备焊锡。
